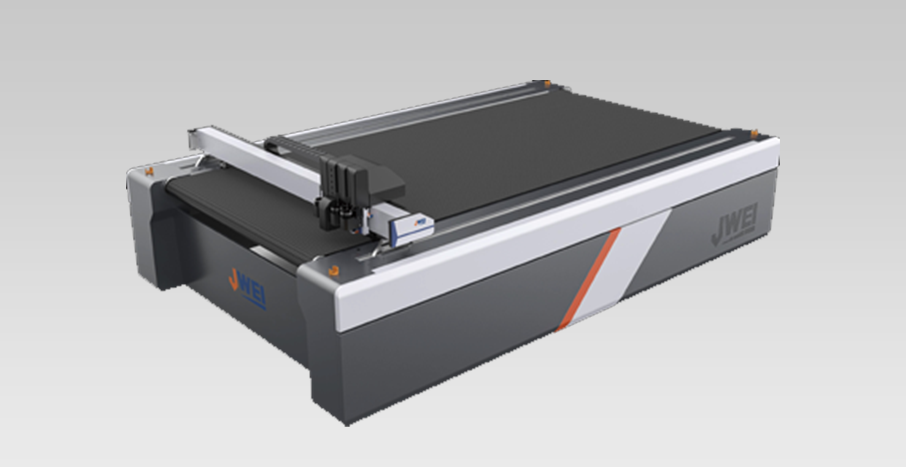

TB10高速广告裁切机是2023年金年会推出的全新裁切设备，极具工业美感的外形一亮相就让人印象深刻，时尚的外形之下那强悍的性能更是瞠目结舌，在直线电机加持下能够做到3m/s的超高速裁切却又不失精准与优雅。独特的展示效果让人过目难忘，也引起了行业内同行的争相学习模仿，这次，金年会将再次引领行业革新。

600%

和人工对比异形效率提升

300%

矩形提升

Contact Us

产品应用场景

探索金年会数控的TB10高速广告裁切机，专为高效广告制作设计。这款裁切机采用磁悬浮直线电机技术，实现3m/s的超高速裁切，同时保持±0.03mm的精准度。适用于广告、包装和复材行业，提供全自动化、高效率的裁切解决方案。

应用场景

反光膜

不干胶

瓦楞纸

KT板

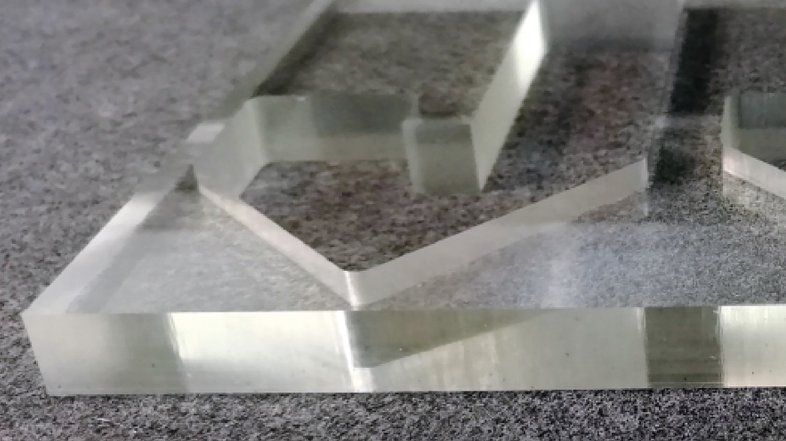

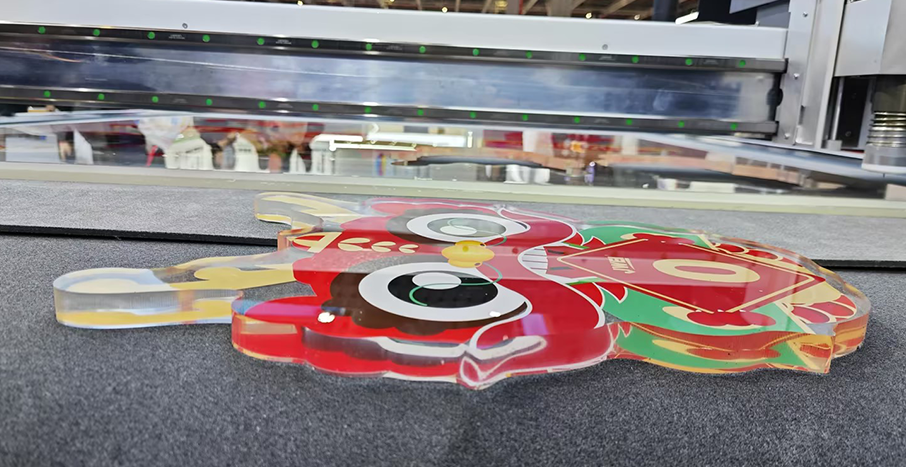

亚克力

切割视频

TB10高速广告裁切机视频

优势特点

相机定位系统

印刷类材料，通过相机定位系统，快速精准定位裁切，通过集成的QR任务分类模块，可小批量性进行不同批次产品的自动化调图生产

磁悬浮直线电机

最高3米/秒的超高速加工效率，在高速加工过程中同时实现±0.03MM加工精度

升降式安全防护

独有的升降式安全防护，在高速加工过程中更注重人员的安全

SCUT运动控制系统

软件界面全新升级，全格式支持 2 . 0支持格式新增至PDF/XLS /CF2，行业内最全格式兼容；采用自主开发的SCUT 路径优化技术，优化加工效率提升20 % 以上

静音气泵控制

静音最低60分贝消音控制，专享舒适办公，变频控制系统，让产品加工过程中，更少功率耗损

自动换铣刀功能

1.8KW集成式铣刀工具，大功率高精度，可切割20MM及以内亚克力，密度板，雪弗板，铝塑板等高密高硬度材料，多种工艺规格铣刀自动更换调刀，实现自动化镂铣加工

多种工具

振动刀工具

振动刀工具

轻松应对瓦楞纸板、蜂窝纸板、KT板、雪弗板等较硬较厚材质切割；
泡沫裁切工具

泡沫裁切工具

可切割5公分以内的泡棉，如EVA EPE 等厚泡棉，精准又高效；
飞刀工具

飞刀工具

通过高速飞轮旋转方式，对透气性材料如旗帜布、软膜、广告布等材料，进行高速高精度切割；
半刀工具

半刀工具

适用于裁切不干胶的半断裁切，如不干胶、车贴、反光膜、磁性贴等；
镂铣工具

镂铣工具

可插拔式，具有大功率高硬度切割能力，很快速的镂铣亚克力、雪弗板、密度板、铝塑板等硬质材料；
中心/偏移拖刀工具

中心/偏移拖刀工具

可应对厚度不超过5mm的材料，如车贴、写真、背胶等材料；
压切工具

压切工具

可实现全切、半切，弹性压切，不伤台面，可加工更多类型材料；
V-CUT多角度开槽工具

V-CUT多角度开槽工具

可实现蜂窝板，KT板等多种类材料0°~120°任意可调开槽需求；
灰卡开槽工具

灰卡开槽工具

专为灰板开槽而设，多角度可调：0°~135°任意可调；
相框开槽工具

相框开槽工具

90度固定式开槽，专为相框，柔板，消音板等材料进行90度角开槽；
白卡开槽工具

白卡开槽工具

专为卡纸开槽而设，可轻松实现卡纸高精度开槽需求；
压痕工具

压痕工具

不同宽度压痕轮可选，可在各种瓦楞纸板、卡纸、PVC上压出完美压痕；

技术参数

更多详细功能请联系客服。

以下参数本公司保留最终解释权，如有变动，恕不另行通知。

型号	TB10LS-3116-RM

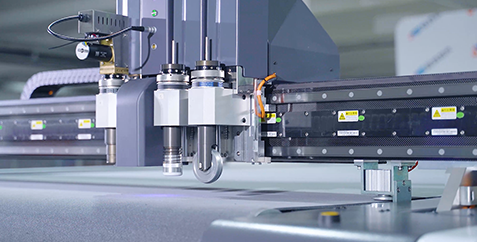

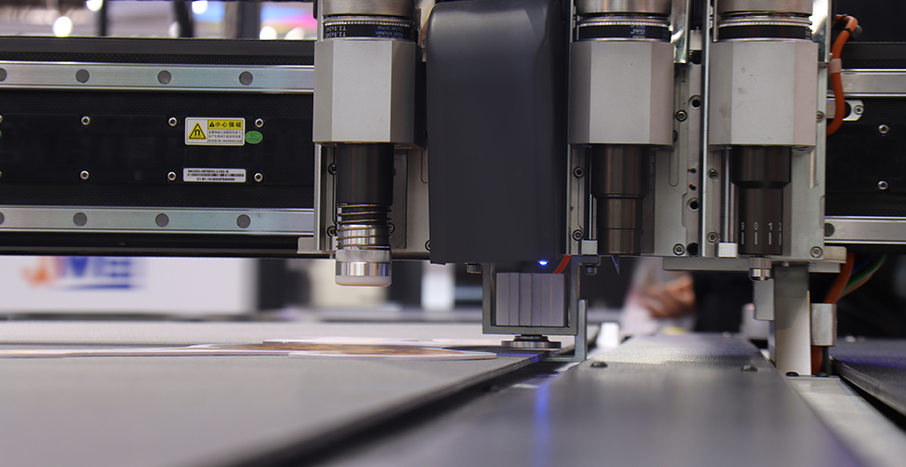

多功能机头	三工具固定孔位，工具快插式固定，更换切割工具方便迅捷、即插即用，集裁切、压痕、绘图、镂铣等功能于一体
工具配置	电动振动切割工具、拖刀工具、飞刀工具、铣刀工具、绘图工具等
最大加速度	2g
最大裁切速度	3000mm/s （不同材料，速度有所不同）
最大裁切厚度	50mm（厚度上限根据具体材料而定）
切割精度	±0.03mm
重复精度	±0.03mm
裁切材料	纸卡类，铜版纸、PVC、特种纸、瓦楞纸、灰纸板、蜂窝纸板、ABS 板、PVC 板、EPE、EVA 泡棉、灯箱片、背胶、相框纸雪弗板、KT 板、不干胶、等等。
材料固定方式	真空吸附
传输端口	以太网口
传动系统	高级伺服系统、进口直线导轨、直驱传动、磁栅反馈定位
兼容格式	DXF、PLT、XML、PDF、EPS、PS、CF2、AI、ACM、CUT、JW
整机功率	14kW
额定电压	380V±10%
有效工作尺寸	3100mm×1600mm
整机尺寸（不含操作台）	4200mm×2620mm×1350mm
